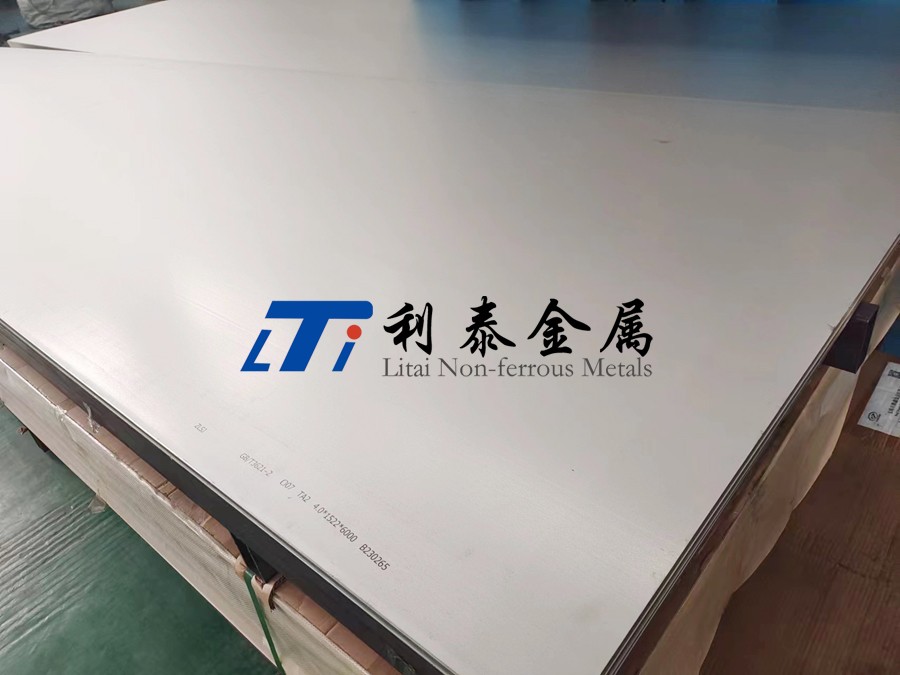

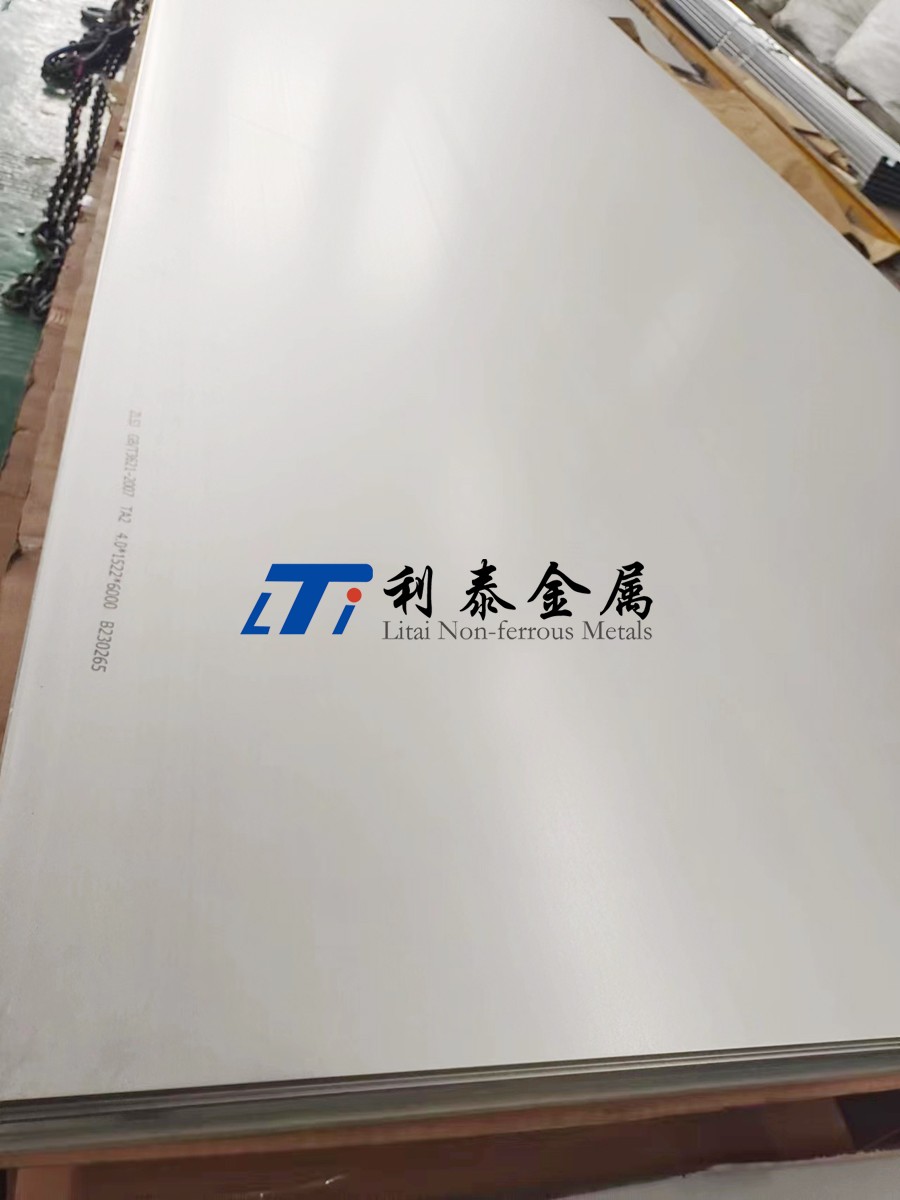

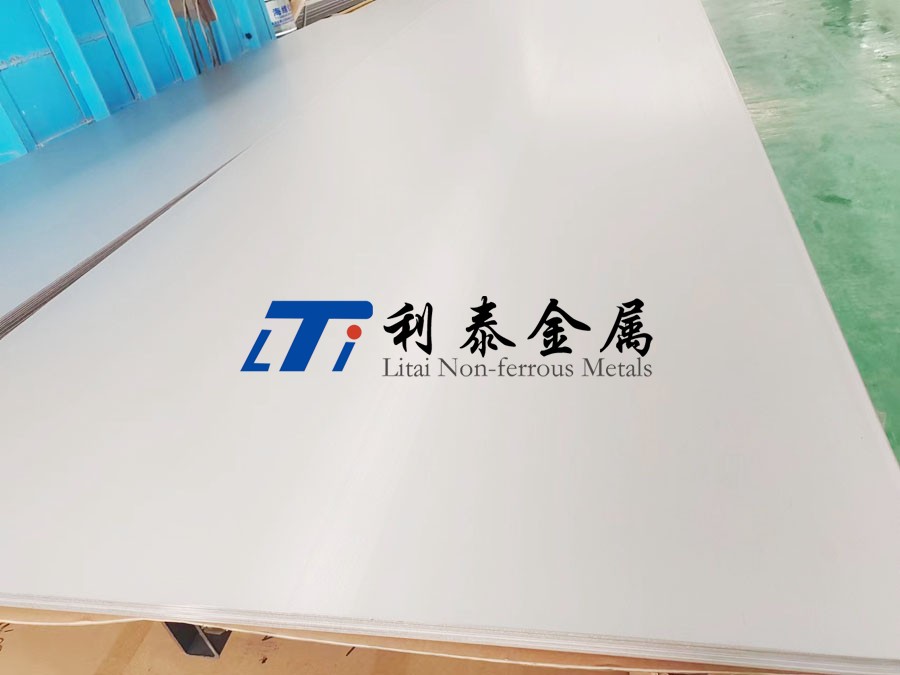

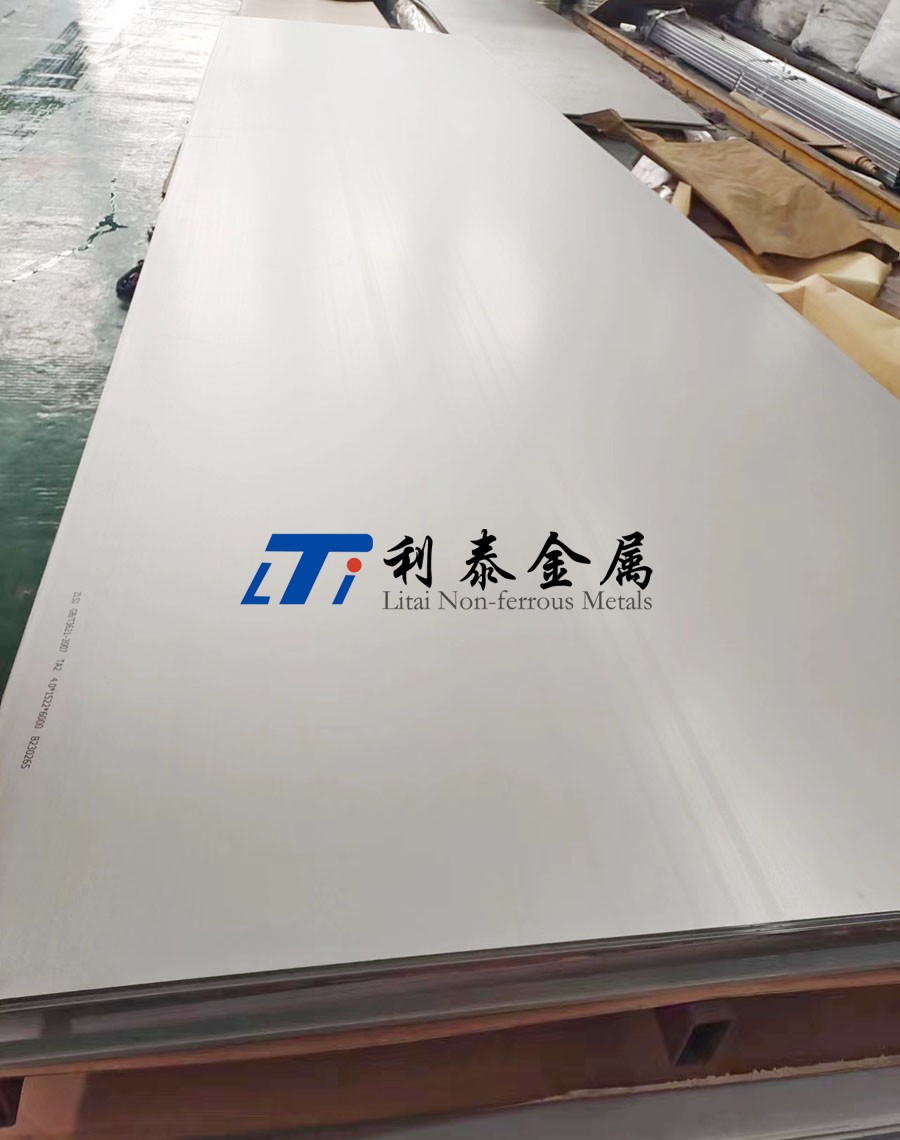

超深潛器用Ti80鈦合金板

詳細描述

一、Ti80鈦板的定義與名義成分

1、定義：

Ti80是中國自主研發的近α型高強鈦合金，名義成分為 Ti-6Al-3Nb-2Zr-1Mo，專為超深潛器耐壓、抗腐蝕及輕量化需求設計，適用深度達11000米（馬里亞納海溝級別）。

2、執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、CCS《深海裝備用鈦合金技術條件》

國際參考：ASTM B265（通用鈦板標準）、DNVGL-ST-0126（深海材料規范）

二、性能與特點

1、核心性能：

深海耐壓：屈服強度≥850 MPa（11000米靜水壓），抗壓能力是HY-100鋼的1.5倍。

耐腐蝕性：抗海水腐蝕（年腐蝕率＜0.005 mm）、抗硫化物（H?S）及微生物附著。

輕量化：密度4.5 g/cm3，比高強度鋼輕40%，比鈦合金TC4輕5%。

2、突出特點：

抗氫脆性：氫擴散系數低（＜1×10?1? m2/s），適合長期深海高壓氫環境。

焊接性優異：TIG焊接頭強度≥母材的90%，焊后無需熱處理。

透聲性佳：聲波衰減系數＜0.1 dB/m，適合聲吶導流罩。

三、在深海船舶領域的具體應用

1、超深潛器：

耐壓球殼：全鈦載人艙（如“奮斗者”號），可承受1100 bar壓力。

機械臂關節：抗高壓變形與海水腐蝕，壽命＞10年。

2、深海裝備：

海底觀測網支架：耐受6000米深海高壓與生物腐蝕。

深海管道系統：輸送高溫?zé)嵋海?50°C）與酸性介質。

3、艦船工程：

潛艇聲吶罩：高透聲性+耐壓，探測距離提升20%。

推進器軸系：抗空泡腐蝕，替代銅鎳合金。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）+電子束冷床爐（EBCHM）雙聯工藝，控制雜質（O≤0.12%、Fe≤0.20%）。

2、熱加工：

β相區鍛造（950~1000°C），晶粒細化至ASTM 6-7級。

厚板軋制（單道次變形率＜15%），避免開裂。

3、熱處理：

雙重退火：920°C×2h（固溶） + 550°C×6h（時效），優化強韌性。

4、表面處理：

微弧氧化（MAO）：生成20~50μm Al?O?陶瓷層，耐蝕性提升5倍。

激光熔覆：局部增強抗磨損（如機械臂接觸面）。

五、與其他海洋船舶鈦合金的對比

關鍵區別：

Ti80 vs Ti75：Ti80強度高20%，耐壓深度翻倍（11000米 vs 6000米），但成本高40%。

Ti80 vs TC4：TC4適用于淺海，Ti80耐壓與耐蝕性顯著提升，適合極端深海場景。

Ti80 vs Ti31：Ti31成本低50%，但僅限淺海非承力結構，Ti80為全海深關鍵部件專用。

六、選購方法與注意事項

1、選購要點：

認證文件：需GB/T 3621成分報告、CCS深海認證（11000米級）、DNVGL材料證書（出口必備）。

關鍵指標檢測：氫含量（H≤0.010%）、低溫沖擊韌性（-20°C≥35J）。

供應商資質：優先選擇具備軍工深海裝備供貨經驗的企業（如寶鈦集團、中船重工旗下院所）。

2、注意事項：

加工溫度控制：熱成型溫度嚴格≤1000°C，避免α相粗化導致韌性下降。

焊接保護：厚板需氬氣背保護，焊后酸洗去除氧化層（HNO?:HF=3:1）。

存儲環境：干燥氮?dú)饷芊猓乐刮鼩渑cCl?接觸引發點蝕。

七、未來新應用領域探索

1、深海資源開發：

采礦機器人耐壓艙：抗11000米高壓+耐硫化物腐蝕（海底熱液區）。

2、極地破冰船：

冰區船體外殼：耐-50°C低溫沖擊+抗冰層磨損。

3、綠氫產業：

深海電解制氫設備：耐高壓（＞100 MPa）+抗Cl?腐蝕。

3、3D打印：

梯度耐壓結構：激光粉末床熔融（LPBF）一體化成型球殼，減重30%。

總結

Ti80是中國深海裝備的“極限材料”，以11000米級耐壓、抗生物腐蝕及輕量化為核心優勢，在超深潛器、海底觀測網等場景不可替代。相較于Ti75、TC4等合金，其性能更適配全海深極端環境，但成本高昂，需嚴格篩選供應商與工藝控制。未來在深海采礦、極地開發等領域的應用需突破大尺寸制造與成本優化技術，選材時需注重全生命周期可靠性評估，以支撐國家深海戰略的持續突破。
