發(fā)布時(shí)間：
2018-11-15 21:35:17
瀏覽次數(shù)：
一、鍛件（包括鍛軋件）的級(jí)別及其技術(shù)要求應(yīng)符合JB4726-4728的相應(yīng)要求。
1、公稱壓力PN為0.25MP-1.0MPa的碳素鋼、奧氏體不銹鋼鍛件允許采用Ⅰ級(jí)鍛件。
2、除以下規(guī)定外，公稱壓力PN為1.6MPa-6.3MPa的鍛件應(yīng)符合Ⅱ級(jí)或Ⅱ級(jí)以上鍛件級(jí)別的要求。
3、符合以下情況之一者，應(yīng)符合Ⅲ及鍛件的要求：
（1）公稱壓力PN≥10.0MPa法蘭用鍛件；
（2）公稱壓力PN>4.0MPa的鉻鉬鋼鍛件；
（3）公稱壓力PN>1.6MPa且工作溫度≤-20攝氏度的鐵素體鋼鍛件。

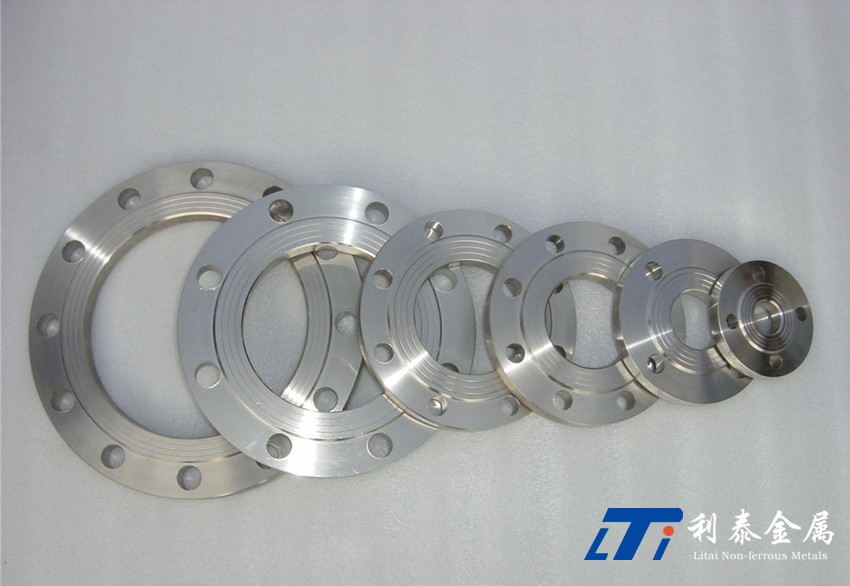

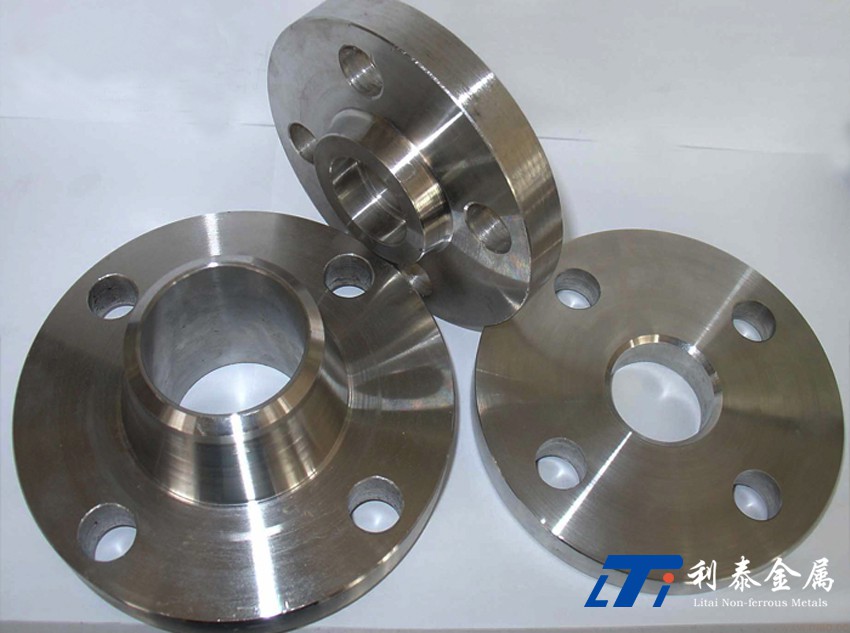

二、帶頸對(duì)焊、帶頸平焊、承插焊和螺紋法蘭一般采用鍛件或鍛軋工藝制成。當(dāng)采用鋼板或型鋼制造時(shí)，必須符合下列要求：
1、鋼板應(yīng)經(jīng)超聲波探傷，無(wú)分層缺陷；
2、應(yīng)沿鋼材軋制方向切割成條狀，經(jīng)彎制對(duì)焊成圓環(huán)，并使鋼材的表面形成環(huán)的柱面。不得采用鋼板直接機(jī)加工成帶頸法蘭；
3、圓環(huán)的對(duì)接焊縫應(yīng)采用全熔透焊縫；
4、圓環(huán)的對(duì)接焊縫應(yīng)進(jìn)行焊后熱處理，并作100%射線或超聲波探傷，且射線探傷符合JB4730的II級(jí)要求，超聲波探傷符合
JB4730的I級(jí)要求。
三、帶頸平焊法蘭、承插焊法蘭和螺紋法蘭的頸部外側(cè)斜度應(yīng)不大于7。
相關(guān)鏈接
- 2018-10-08 鈦合金、鈦棒、鈦鍛件熱處理工藝條件的選擇
- 2018-08-29 ? 鈦合金棒、鈦棒、鈦鍛件的熱處理
- 2018-08-29 寶雞環(huán)保風(fēng)暴導(dǎo)致鈦材生產(chǎn)幾近癱瘓
- 2018-08-25 鈦鍛件、鈦合金鍛件、鈦鍛環(huán)切邊加工注意事項(xiàng)
- 2018-07-11 TA15鈦棒與鈦鍛件性能介紹
- 2018-06-28 TC1鈦棒TC1鈦合金TC1鈦鍛件應(yīng)用與技術(shù)
- 2018-06-24 TA7鈦棒TA7鈦鍛件TA7鈦合金的性能介紹
- 2018-06-11 ?TC4鈦棒TC4鈦合金棒TC4鈦鍛件
- 2018-05-30 TC4鈦棒塑性加工
- 2018-04-03 鈦鍛件超聲波探傷
